Shenzhen Dallast Technology Co., Ltd.: Ihr vertrauenswürdiger Hersteller von einfachwirkenden Zylindern!

Shenzhen Dallast Technology Co., Ltd. ist ein Hersteller von Hydraulikzylindern, der professionelles Design, Produktion und Vertrieb vereint. Nach Jahrzehnten der Niederschlagsverarbeitung verfügt das Unternehmen über ausgereifte F&E-Kapazitäten für Produktionsverfahren, Technologieforschung und Entwicklung, um die Geschäftsentwicklung des Unternehmens voranzutreiben.

Große Produktvielfalt

Das Unternehmen konzentriert sich auf die Herstellung verschiedener Arten von Hydraulikzylindern und ist hierauf spezialisiert, darunter Hydraulikzylinder für Muldenkipper, Maschinenbauzylinder, Landwirtschaftszylinder, Teleskopzylinder, kleine Hydraulikzylinder, Schweißzylinder und hydraulische Hubzylinder usw.

Vielseitige Produktanwendungen

Unsere Produkte können in vielen Bereichen eingesetzt werden, beispielsweise in Muldenkippern, Muldenkipperanhängern, Müllwagen, Baggern, Ladern, Gabelstaplern, Kränen, Schiffen, Bergbaumaschinen und Feuerwehrautos.

Qualitätssicherung

Unsere Produkte werden vor der Auslieferung zahlreichen Tests unterzogen, beispielsweise einem Probelauftest, einem Anlaufdrucktest, einem Druckfestigkeitstest, einem Dichtheitstest, einem Vollhubtest usw. Jeder Hydraulikzylinder wird geprüft und erst ausgeliefert, wenn er die verschiedenen Tests bestanden hat.

Führender Service

Wir verfügen über langjährige Branchenerfahrung und ein komplettes Produktionsmanagement, Qualitätsüberwachung und Vertriebsservice-Betriebssystem. Egal, ob Sie einen Hydraulikzylinder für Muldenkipper oder einen technischen Zylinder kaufen möchten, senden Sie uns einfach Ihre Anforderungen per E-Mail und wir können das Produkt für Sie anpassen.

Single Acting Hydraulikzylinder
Ein wirkender Hydraulikzylinder hat nur einen Öleinlass, um den Hydraulikzylinder entweder zu verlängern oder zurückzuziehen. Prinzipiell haben einwirkende Zylinder nur eine effektive Kolbenfläche.
Mehr
Single Acting Hydraulic Ram
Der einwirkende hydraulische Widder wird durch die Bewegung durch das Hydrauliköl nur in eine Richtung bewegt. Bei der Rückkehr, die auf ihr eigenes Gewicht oder äußere Kraft wie eine Feder
Mehr
Einzelhydraulikzylinder
● Schwerer einfachwirkender Hydraulikzylinderflipper - Kipper für Mülldeponie. ● Logistik, Transport und Verladung von Kohle, Sand, Erz, Getreide und anderen Materialien. ● Einfachwirkender
Mehr

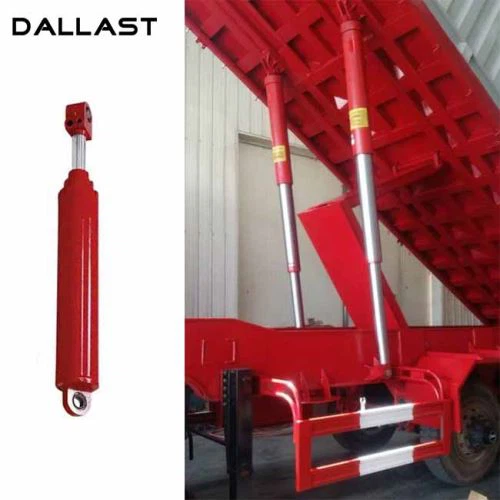

Zweistufiger einfachwirkender Hydraulikzylinder
Führen Sie die Vorbehandlung durch, einschließlich Beizen, Phosphatieren und Verseifen, und ziehen Sie dann die nahtlosen Stahlrohre kalt.
Mehr
Single Acting Hydraulic Jack
Wir verwenden fortschrittliche Produktionsanlagen, verwenden hochwertige 27simn abgeschreckte und gehärtete nahtlose Stahlrohre und verwenden niedrige Temperatur und hochtemperaturbeständige
Mehr
Single Acting Ram
Der einfachwirkende LKW-Kipper ist eine Maschine, die den Arbeitern beim Be- und Entladen hilft. Es kann die Oberseite des Flurförderzeugs auf eine vorgeschriebene Höhe anheben und das Flurförderzeug
Mehr
Einweg-Hydraulikzylinder
Der Einweg-Hydraulikzylinder ist ein hydraulischer Aktuator, der hydraulische Energie in mechanische Energie umwandelt und eine lineare Hin- und Herbewegung ausführt. Die Struktur ist einfach und
Mehr
Single Acting Hydraulic Actuator
DALLAST bietet Single Acting Hydraulic Actuator. Der einwirkende hydraulische Aktuator verfügt über einen A-Anschluss, um den Kolben durch den Druck der Pumpe nach unten zu laufen.
Mehr

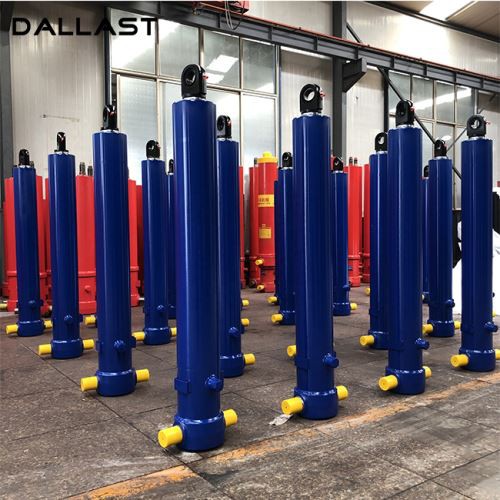

Single Acting Front End Hydraulikzylinder
DALLAST bietet einen einwirkenden Frontend-Hydraulikzylinder. Mit Vorteil der geringen Größe und langen Hub, sind weit verbreitet in den hydrauliklichen Systemen der verschiedenen Arten Engineering
Mehr
Einfachwirkender Ram-Zylinder
Der einfachwirkende Kipper für Staudylinder-Mülldeponien ist eine Art Entladevorrichtung, die Schüttgüter automatisch entladen kann, indem der Sattelzug seitlich oder rückwärts gedreht wird.
Mehr

Was ist ein einfachwirkender Zylinder?

Ein einfachwirkender Zylinder in einem Hubkolbenmotor ist ein Zylinder, in dem das Arbeitsfluid nur auf eine Seite des Kolbens wirkt. Ein einfachwirkender Zylinder verlässt sich auf die Last, Federn, andere Zylinder oder den Impuls eines Schwungrads, um den Kolben in die andere Richtung zurückzudrücken. Einfachwirkende Zylinder sind in den meisten Arten von Hubkolbenmotoren zu finden. Sie sind in Verbrennungsmotoren (z. B. Benzin- und Dieselmotoren) fast universell und werden auch in vielen Verbrennungsmotoren mit äußerer Verbrennung wie Stirlingmotoren und einigen Dampfmaschinen verwendet. Sie sind auch in Pumpen und Hydraulikzylindern zu finden.

Merkmale des einfachwirkenden Zylinders

01.

Einfachheit

Das unkomplizierte Design ermöglicht eine wesentlich einfachere Installation und Steuerung. Außerdem lassen sich diese Zylinder einfacher zerlegen und reparieren.

02.

Geringere Kosten

Die Anschaffungskosten von einfachwirkenden Hydraulikzylindern sind viel niedriger als die von doppeltwirkenden. Dies macht sie ideal für Situationen, in denen ein doppeltwirkender Hydraulikzylinder zu teuer wäre und ein einfachwirkender Hydraulikzylinder gut funktioniert. Darüber hinaus führen sein einzelner Anschluss und sein kleines Gehäuse zu geringeren Ventil- und Schlauchkosten im Vergleich zu doppeltwirkenden Zylindern.

03.

Einfachere Wartung

Da die Kraft nur in eine Richtung ausgeübt wird, gibt es weniger Bereiche oder Segmente, die gewartet werden müssen. Einfachwirkende Hydraulikzylinder sind einfacher zu warten und zu reparieren, insbesondere wenn Sie wissen, wie man Hydraulikzylinder wartet.

04.

Sicherheitsvorteile

Einfachwirkende Hydraulikzylinder haben einen bestimmten Ruhezustand, der bei einem Stromausfall leicht erkannt werden kann. Wenn Sie den Ruhezustand des Zylinders kennen, können Sie Überraschungen und Verletzungen vermeiden, wenn die Stromversorgung wiederhergestellt ist und der Zylinder sich mitten in einem Betriebszyklus befindet.

Typen von einfachwirkenden Zylindern

Hydraulikzylinder mit Druckfunktion
Flüssigkeit tritt ein, um den Kolben aus dem Zylinder zu drücken. Dies wird auch als Hydraulikzylinder mit „eingefederter“ Position bezeichnet, bei der der Kolben im Ruhezustand vollständig eingefahren ist.

Zughydraulikzylinder
Flüssigkeit dringt ein, um den Kolben in den Zylinder zu ziehen. Dies wird auch als Hydraulikzylinder mit einer „ausgefederten“ Position bezeichnet, bei der die Kolbenstange im Ruhezustand vollständig ausgefahren ist.

Teile des einfachwirkenden Zylinders

Zylinderlauf

Dies ist der Hauptkörper des Zylinders, der normalerweise aus Stahl besteht und als Gehäuse für den Kolben und das Arbeitsmedium dient. Seine Länge und sein Durchmesser bestimmen die Hublänge und die Kraftabgabe des Zylinders.

Kolben

Der Kolben ist das bewegliche Teil im Zylinderrohr, das die beiden Kammern trennt – die Stangenseite und die Deckelseite. Er ist mit der Kolbenstange verbunden und bewegt sich linear im Zylinderrohr.

Kolbenstange

Die Kolbenstange verbindet den Kolben mit einem externen Mechanismus (z. B. einem Hebel oder Arm) und überträgt die durch die Kolbenbewegung erzeugte Kraft auf die Last. Sie ragt aus einem Ende des Zylinderrohrs heraus.

Zylinderkopf

Diese Endkappe dichtet den Zylinder ab und enthält den Einlass für das Arbeitsmedium. Sie bietet dem Zylinder außerdem strukturelle Unterstützung.

Dichtungen

In einfachwirkenden Zylindern gibt es verschiedene Dichtungen, darunter Kolbenringe, O-Ringe und Wischerdichtungen. Diese Dichtungen verhindern, dass das Arbeitsfluid aus dem Zylinder austritt und halten Verunreinigungen fern.

Endkappen

Dies sind die Kappen an jedem Ende des Zylinderrohrs. Die Kopfkappe enthält den Einlass, während die andere Endkappe einen Auslass zum Ablassen des Arbeitsfluids haben kann.

Warum sollte man einen einfachwirkenden Zylinder einem doppeltwirkenden Zylinder vorziehen?

Ausfallsicher

Da die Sicherheit eine kritische Überlegung sein kann, verfügt der einfachwirkende Zylinder für den Fall eines Stromausfalls über eine definierte Ruheposition.

Verbraucht weniger Luft

Da die Luft nur in einer Richtung verwendet wird, ist der Verbrauch im Vergleich zu einem doppeltwirkenden Zylinder geringer. Dies führt zu optimaler Effizienz und geringeren Betriebskosten.

Einfacher zu kontrollieren

Und schließlich ist die Steuerung mithilfe eines pneumatischen 3/2-Wegeventils relativ einfach: Ein Luftstrom von Anschluss 1 zu Anschluss 2 fährt die Kolbenstange aus (einfedern) oder ein (ausfedern), und ein Luftausstoß von Anschluss 2 zu Anschluss 3 ermöglicht es der Feder, die Kolbenstange in ihre Ruheposition zurückzubringen.

Funktionsprinzip des einfachwirkenden Zylinders

DUSL-Style Zylinder
Zylinder im DUSL-Stil verfügen über zwei austauschbare glasfaserverstärkte Nylon-Verschleißringe im oberen Lagergehäuse, die für hervorragende Tragfähigkeit sorgen. Dichtung und Abstreifer bestehen aus einer Hochleistungs-Polyurethan-Mischung für lange Lebensdauer sowie Ozon- und Abriebfestigkeit.

SUSL-Style-Zylinder
Der Zylinder im SUSL-Stil besteht aus einem oberen Lagergehäuse aus Gusseisen, das leicht austauschbar ist und viele Jahre lang zuverlässig funktioniert. Dichtung und Abstreifer bestehen aus einer hochabriebfesten Buna-N-Mischung, die sich seit Jahrzehnten bewährt hat.

So warten Sie einfachwirkende Zylinder

Regelmäßige Inspektionen
Überprüfen Sie Zylinderlauf, Kolbenstange, Dichtungen und Halterungen auf sichtbare Schäden, Lecks oder Verschleiß. Achten Sie auf Risse, Dellen oder Rost, die auf ein potenzielles Problem hinweisen könnten.

Dichtungswechsel
Überprüfen Sie die Dichtungen regelmäßig und ersetzen Sie sie bei Bedarf. Abgenutzte Dichtungen können zu Undichtigkeiten und verminderter Effizienz führen. Verwenden Sie für Ihren Zylinder den richtigen Dichtungstyp und die richtige Dichtungsgröße.

Flüssigkeitsprüfung
Stellen Sie sicher, dass die Betriebsflüssigkeit (Luft, Öl oder andere Flüssigkeiten) sauber ist und den empfohlenen Füllstand aufweist. Verunreinigte Flüssigkeiten können interne Komponenten beschädigen und die Zylinderleistung beeinträchtigen.

Stangenreinigung
Halten Sie die Kolbenstange frei von Staub und Schmutz. Wischen Sie sie regelmäßig ab und verwenden Sie einen Stangenwischer (falls vorhanden), um zu verhindern, dass Schmutz in das Zylinderrohr gelangt.

Druckprüfung
Führen Sie regelmäßig Drucktests durch, um festzustellen, ob Lecks vorhanden sind. Reparieren Sie Lecks umgehend, um die Leistung und Sicherheit des Zylinders aufrechtzuerhalten.

Ausrichtungsprüfungen
Stellen Sie sicher, dass der Zylinder richtig auf die Stromquelle und die auszuführende Arbeit ausgerichtet ist. Eine Fehlausrichtung kann zu erhöhtem Verschleiß und vorzeitigem Ausfall führen.

Lagerung
Wenn der Zylinder längere Zeit nicht verwendet wird, lagern Sie ihn in einer sauberen, trockenen Umgebung, um Korrosion zu vermeiden. Reinigen Sie den Zylinder von allen Resten der Betriebsflüssigkeit und tragen Sie zum Schutz eine dünne Ölschicht auf.

Anwendungen von einfachwirkenden Zylindern

Klemme

Bei dieser Anwendung kann ein Werkstück durch Backen, die vom Zylinder betätigt werden, in Position gehalten werden. Ein Vorgang wie beispielsweise Bohren kann dann durchgeführt werden, bevor die Feder die Backen zurückzieht.

Objekte positionieren und ausrichten

Bei dieser Anwendung wird ein Werkstück oder Produkt an seinen Platz oder in eine bestimmte Maschine wie beispielsweise ein Förderband gezogen oder geschoben, bevor die Feder wirkt und den Hydraulikzylinder für das nächste Werkstück vorbereitet.

Objekte stanzen oder markieren

Bei dieser Anwendung wird der Schub eines einfachwirkenden Hydraulikzylinders genutzt, um ein Objekt zu stanzen oder zu markieren. Anschließend zieht die Feder den Stempel zurück, sodass er für das nächste Objekt bereit ist.

Was sind die Nachteile eines einfachwirkenden Hydraulikzylinders?

Federinkonsistenz
Die verlängerte Funktion der Feder kann mit der Zeit uneinheitlich werden und zu unsicheren Endlagen des Federwegs führen.

Einseitig
Diese Zylinder können nur in eine Richtung drücken oder ziehen, was während des Betriebs nicht viel Kontrolle bietet.

Häufig gestellte Fragen

F: Kann man einen einfachwirkenden Zylinder ohne Federrückstellung verwenden?

A: Die Druckfeder muss nicht nur die Reibungskräfte überwinden, sondern auch das Hydrauliköl wieder in den Vorratsbehälter befördern. Ohne Federrückstellung muss der Kolben nach der Druckentlastung durch eine äußere Kraft zurückgezogen werden.

F: Was ist der Vorteil der Verwendung eines einfachwirkenden Zylinders?

A: Kurz gesagt, ein einfachwirkender Zylinder eignet sich hervorragend für einfache Aufgaben, insbesondere wenn das System oder der Bediener keine kontrollierte oder schnelle Rückführung erfordert. Wenn ein externes Gewicht das Zurückziehen des Kolbens erleichtert, ist ein einfachwirkender Zylinder ideal.

F: Was ist die Theorie des einfachwirkenden Zylinders?

A: Ein einfachwirkender Zylinder erzeugt nur in eine Richtung Kraft; Druck oder Zug, und ein doppeltwirkender Zylinder in beide Richtungen. Ein einfachwirkender Zylinder wird normalerweise als „Kolbenzylinder“ bezeichnet. Er wird häufig bei Hebearbeiten eingesetzt, bei denen der Zylinder durch Druck ausgefahren und durch Masse oder andere Kräfte eingefahren wird.

F: Was bewirkt das Einfahren des einfachwirkenden Zylinders?

A: Einfachwirkende Hydraulikzylinder haben eine interne Feder und nutzen Pumpendruck zum Ausfahren der Stange. Zum Einfahren eines einfachwirkenden Hydraulikzylinders wird entweder die Feder oder das Gewicht der transportierten Last genutzt. Normalerweise sieht man einfachwirkende Zylinder in Anwendungen, die ein einseitiges Heben erfordern.

F: Was ist die gebräuchlichste Rückstellmethode für eine einfachwirkende Zylinderstange?

A: Aber der gängigste Typ eines einfachwirkenden Zylinders verwendet eine Rückholfeder. Bei dieser Version gelangt unter Druck stehende Flüssigkeit in das Kappenende des Zylinders, um die Kolbenstange auszufahren. Wenn Flüssigkeit aus dem Kappenende austreten kann, übt die Rückholfeder Kraft auf die Kolbenstange aus, um sie zurückzuziehen.

F: Welches Ventil kann für einfachwirkende Zylinder verwendet werden?

A: Einfachwirkende Zylinder erfordern mindestens ein 3-Wegeventil und können unter bestimmten Umständen mit einem 4-Wegeventil betrieben werden. Doppeltwirkende Zylinder erfordern ein 4-Wegeventil, das die Steuerung des Durchflusses zu jedem Zylinderanschluss ermöglicht.

F: Wodurch wird ein einfachwirkender Zylinder gesteuert?

A: Der einfachwirkende Zylinder wird normalerweise über ein Dreiwegeventil gesteuert, beispielsweise ein pneumatisches Magnetventil. Ein Anschluss ist mit der Druckluftquelle verbunden, der zweite Anschluss dient zur Luftzufuhr/-ableitung zum Zylinder und der dritte Anschluss ist ein Abluftanschluss.

F: Wie viele Anschlüsse hat ein einfachwirkender Zylinder?

A: Ein einfachwirkender Hydraulikzylinder hat nur einen Anschluss. Hier tritt die Hydraulikflüssigkeit ein und drückt den Kolben in eine Richtung heraus. Ein doppeltwirkender Zylinder hat zwei Anschlüsse. Einer ist für die Hydraulikflüssigkeit, die eindringt und den Kolben ausfährt, und der andere dient zum Einfahren des Zylinders.

F: Was ist das Funktionsprinzip eines Einzylinders?

A: Der Kolben senkt sich von der Oberseite des Zylinders zur Unterseite des Zylinders und vergrößert so das Volumen des Zylinders. Ein Gemisch aus Kraftstoff und Luft wird durch atmosphärischen (oder höheren) Druck durch den Ansaugkanal in den Zylinder gepresst.

F: Wie kehrt ein einfachwirkender Zylinder in seine Ausgangsposition zurück?

A: Die Funktion eines einfachwirkenden Zylinders ist einfach: Er bewegt sich in eine Richtung aufgrund einer Kraft, die durch Druckluft oder einen Kolben ausgeübt wird. Zurück bewegt er sich mithilfe einer Feder oder einfach nur durch die Schwerkraft.

F: Was ist das Prinzip der einfachwirkenden Zylinderpneumatik?

A: Ein einfachwirkender Zylinder (SAC) hat einen Anschluss, durch den Druckluft einströmen kann und die Stange sich nur in eine Richtung bewegen kann. Der hohe Druck der Druckluft bewirkt, dass die Stange ausgefahren wird, während sich die Zylinderkammer weiter füllt.

F: Was ist ein einfachwirkender Zylinder vom Drucktyp?

A: Einfachwirkende Zylinder vom Drucktyp haben ein Ventil, das normalerweise durch die Federkraft offen gehalten wird und sich nur schließt, wenn der Zylinder unter Druck steht. Einfachwirkende Zylinder vom Zugtyp haben ein Ventil, das normalerweise durch die Federkraft geschlossen gehalten wird und sich nur öffnet, wenn der Zylinder unter Druck steht.

F: Kann man einen doppeltwirkenden Hydraulikzylinder als einfachwirkenden verwenden?

A: Das Gewicht der Stütze oder des Mechanismus ist dafür verantwortlich, die Zylinderstange wieder nach unten zu drücken. Wenn man einen doppeltwirkenden Zylinder als einfachwirkenden Zylinder laufen lässt, ist er sehr schnell. Das macht ihn zu einer großartigen Option für einfache Pop-up-Stützen.

F: Wo finden Sie einen einfachwirkenden Zylinder?

A: Ein einfachwirkender Zylinder nutzt die Last, Federn, andere Zylinder oder den Impuls eines Schwungrads, um den Kolben in die andere Richtung zu drücken. Einfachwirkende Zylinder sind in den meisten Arten von Kolbenmotoren zu finden.

F: Wie testet man einen einfachwirkenden Hydraulikzylinder?

A: Die Kolbenteile der zu testenden Hydraulikzylinder sollten an den beiden Enden des Hubs angehalten werden (der einfachwirkende Hydraulikzylinder sollte die Hubbegrenzungsposition erreichen) und der 1,5-fache Arbeitsdruck sollte auf die Arbeitskammer ausgeübt werden. Der Typtest sollte 2 Minuten lang durchgeführt werden.

F: Was ist die indirekte Steuerung eines einfachwirkenden Zylinders?

A: Die Endsteuerventile verarbeiten große Luftmengen. Wenn der Druckknopf gedrückt wird, erzeugt das 3/2-Wege-Ventil ein Pilotsignal 12, das das Endsteuerventil steuert und dadurch das Arbeitsmedium mit der Kolbenseite des Zylinders verbindet, um den Zylinder vorwärtszubewegen.

F: Benötigt ein einfachwirkender Zylinder eine Entlüftung?

A: Es ist wichtig zu beachten, dass der Federmechanismus im Inneren von einfachwirkenden Zylindern eine Entlüftung erfordert, die der Baugruppe einen Ausgang nach außen bietet. Bei unzureichender Überwachung können jedoch Partikel in den Zylinder gelangen und zu möglichen Ausfällen oder einem allmählichen Leistungsabfall führen.

F: Wie entlüftet man einen einfachwirkenden Zylinder?

A: Dazu müssen Sie die Flasche bis zum Anschlag ausfahren und einige Minuten stehen lassen. Dadurch kann die Luft nach oben steigen. Schließen Sie dazu die Flasche teilweise und öffnen Sie das Entlüftungsventil oben. Dadurch kann die eingeschlossene Luft entweichen.

F: Welcher Luftstrom ist für einen einfachwirkenden Zylinder erforderlich?

A: Erforderlicher Luftstrom für einfachwirkenden Zylinder. A=Kolbenfläche (Quadratzoll) S=Hub (Zoll) C=Zyklen pro Minute. CFM (Kubikfuß pro Minute)=(A x S x C) / 1728.

F: Welches Leistungssteuergerät wird zur Einzelbetätigung eines Zylinders verwendet?

A: Saugventilentlaster werden normalerweise am Kopfende des Zylinders angebracht und ermöglichen eine Kompression nur am Kurbelwellenende. Ariel verlangt den Einbau von Saugventilentlastern an allen Saugventilen eines Zylinderendes, die einfachwirkend sind, um Leistungsverluste zu reduzieren.

F: Wie erfolgt die Geschwindigkeitsregelung eines einfachwirkenden Zylinders?

A: Um die Geschwindigkeit in beide Richtungen zu steuern, sind an den Einlässen auf beiden Seiten des Zylinders Durchflussregelventile angeschlossen. Die Richtung des Durchflussregelventils ist der Luftabgabe durch das Durchflussregelventil des einfachwirkenden Zylinders entgegengesetzt.

F: Wie viele Ventile hat ein einzelner Zylinder?

A: Ein Mehrventilmotor hat drei, vier oder fünf Ventile pro Zylinder, um eine bessere Leistung zu erzielen. Im Automobilbau benötigt jeder Viertakt-Verbrennungsmotor mindestens zwei Ventile pro Zylinder: eines für die Luftzufuhr (und oft auch für Kraftstoff) und ein anderes für den Ausstoß der Verbrennungsgase.

Wir sind professionelle Hersteller und Lieferanten von einfachwirkenden Zylindern in China und darauf spezialisiert, qualitativ hochwertige, maßgeschneiderte Produkte zu wettbewerbsfähigen Preisen anzubieten. Wir heißen Sie herzlich willkommen, hier in unserer Fabrik günstige einfachwirkende Zylinder zu kaufen. Außerdem sind Rabattinformationen verfügbar.
