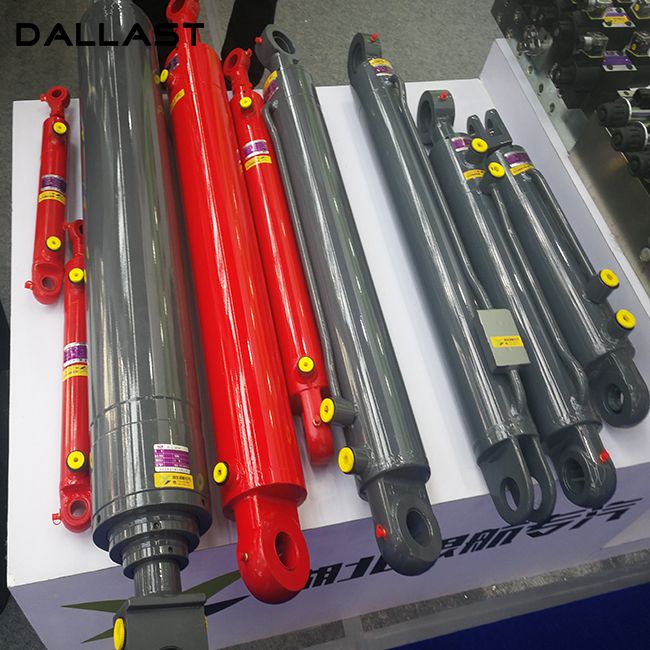

Geschweißte Zylinder

Zylinderlauf
Dies ist der Hauptkörper des Zylinders. Er ist aus robusten Materialien wie Stahl oder Aluminium gefertigt. Er beherbergt die anderen Komponenten und bietet die Struktur für die Zylinderbaugruppe.

Kolben
Im Zylinder ist der Kolben ein wichtiges bewegliches Teil. Es handelt sich um ein zylindrisches Teil, das genau in den Zylinder passt und eine dichte Abdichtung bildet. Wenn Hydraulikflüssigkeit unter Druck steht, wirkt sie auf den Kolben und erzeugt Kraft und Bewegung.

Kolbenstange
Diese Stange ist mit dem Kolben verbunden und ragt aus dem Zylinder heraus. Sie überträgt die vom Kolben erzeugte Kraft auf die externe Last oder Maschine. Die Kolbenstange muss robust und langlebig sein, um den auf sie ausgeübten Kräften standzuhalten.

Hydraulikflüssigkeit
Die im Zylinder verwendete Flüssigkeit ist ein entscheidendes Element. Normalerweise handelt es sich dabei um Hydrauliköl mit spezifischen Eigenschaften, um einen reibungslosen Betrieb, Schmierung und eine effiziente Kraftübertragung zu gewährleisten. Die Wahl der Hydraulikflüssigkeit ist für die Gesamtleistung und Langlebigkeit des Zylinders von entscheidender Bedeutung.

Anschlüsse und Verbindungen
Geschweißte Zylinder haben Einlass- und Auslassöffnungen, durch die die Hydraulikflüssigkeit in den Zylinder ein- und austreten kann. Diese Öffnungen sind mit Schläuchen oder Rohren verbunden, die die Flüssigkeit zu einer Hydraulikpumpe oder einem Hydrauliksystem zuführen und von dort abführen.

Endkappen oder Köpfe
An beiden Enden des Zylinderrohrs sind Kappen oder Köpfe angebracht. Sie umschließen den Zylinder. Sie bieten Befestigungspunkte für die Kolbenstange. Sie enthalten auch Anschlüsse für den Flüssigkeitseintritt und -austritt. Diese Anschlüsse verfügen häufig über Armaturen und Dichtungen, um eine sichere Verbindung zu gewährleisten.

Montage- und Befestigungskomponenten
Zur Integration des Zylinders in eine größere Anlage oder Maschine werden Montagewinkel oder Befestigungselemente eingesetzt. Diese sorgen für eine stabile und sichere Befestigung des Zylinders an seiner vorgesehenen Position.

Druckbegrenzungsventile
In geschweißten Zylindern sind Druckbegrenzungsventile integriert, um Überdrucksituationen zu verhindern. Diese Ventile tragen zur Aufrechterhaltung sicherer Betriebsbedingungen bei, indem sie überschüssigen Druck ablassen. Sie helfen, den Zylinder vor möglichen Schäden zu schützen.

Führungen und Lager
Geschweißte Zylinder können Führungen oder Lager enthalten, die die Bewegung der Kolbenstange unterstützen und so Reibung und Verschleiß verringern. Diese Komponenten garantieren einen reibungslosen und stabilen Betrieb. Sie sind besonders bei Anwendungen mit hohen Lasten von entscheidender Bedeutung. Außerdem sind sie bei Anwendungen, die eine präzise Bewegung erfordern, unverzichtbar.

Wählen Sie die richtigen Halterungen
Auch die Montagemethoden spielen eine wichtige Rolle für die Zylinderleistung. Die Zylindermontagemethode hängt zunächst davon ab, ob der Zylinderkörper stationär oder schwenkbar ist. Bei stationären Zylindern sind feste Halterungen auf der Mittellinie des Zylinders normalerweise am besten für eine geradlinige Kraftübertragung und minimalen Verschleiß. Unter den verschiedenen Varianten werden Flanschhalterungen im Allgemeinen bevorzugt. Die Lasten sind auf dem Zylinder zentriert und entgegengesetzte Kräfte sind auf rechteckigen oder runden Flanschen gleichmäßig ausbalanciert. Sie sind stark und starr, haben jedoch wenig Toleranz gegenüber Fehlausrichtungen. Experten empfehlen Kappenendhalterungen für Axiallasten und Stangenendhalterungen für Zuglasten.

Wählen Sie die richtigen Drehbefestigungen, wenn sich der Zylinderkörper bewegt
Schwenkhalterungen absorbieren die Kraft auf der Zylindermittellinie und ermöglichen die Ausrichtungsänderung eines Zylinders in einer Ebene. Zu den gängigen Typen gehören Gabelkopf-, Zapfen- und Kugellagerhalterungen.

Der Kolbenstangendurchmesser ist entscheidend
Der vielleicht häufigste Fehler bei der Hydraulikkonstruktion ist die Unterdimensionierung der Kolbenstange, wodurch der Zylinder anfälliger für Belastungen, Verschleiß und Ausfälle wird. Kolbenstangendurchmesser können zwischen 1,5 und über 20 Zoll liegen, müssen aber für die vorhandenen Lasten ausgelegt sein. Bei einer Schubanwendung ist es äußerst wichtig, den Stangendurchmesser basierend auf Euler-Berechnungen richtig zu bemessen, um ein Knicken oder Verbiegen der Stange zu vermeiden.

Verhindern Sie das Verbiegen der Stange
Bei Zylindern mit langen Hüben kann sich eine voll ausgefahrene Stange unter ihrem Eigengewicht verbiegen. Übermäßiges Verbiegen führt zu Verschleiß und Schäden an Dichtungen und Lagern. Es kann sogar dazu führen, dass sich der Kolben in der Bohrung verbiegt, was zu Riefenbildung und Beschädigung der Innenfläche des Zylinders führen kann. Die Stangendurchbiegung sollte nie mehr als 1 bis 2 mm betragen.

Achten Sie auf Stoßbelastungen
Die Hublänge, also die Distanz, die zum Schieben oder Ziehen einer Last benötigt wird, kann zwischen weniger als einem Zoll und mehreren Fuß oder mehr variieren. Achten Sie jedoch darauf, dass der Kolben beim Ausfahren oder Einfahren des Zylinders nicht aufsetzt und am Ende des Hubs Stoßbelastungen erzeugt.

Vergleichen Sie den Bohrungsdurchmesser mit dem Betriebsdruck
Um eine bestimmte Kraft zu erzeugen, können Ingenieure Zylinder mit großem Durchmesser verwenden, die bei niedrigem Druck arbeiten, oder umgekehrt. Im Allgemeinen sind Systeme, die bei höherem Druck, aber mit kleineren Zylindern arbeiten, kostengünstiger.

Fügen Sie einen Sicherheitsfaktor hinzu
Obwohl Konstruktionsberechnungen wichtig sind, weichen die Ergebnisse im realen Betrieb von den theoretischen Ergebnissen ab. Gehen Sie immer davon aus, dass bei Spitzenlasten zusätzliche Kraft erforderlich ist. Als Faustregel gilt, einen Zylinder mit einer um 20 % höheren Tragkraft zu wählen, als für die Last erforderlich ist.
